Aplicação: Utilização principal, em equipamentos industriais, em eixos que apresentam oscilação média intensidade no seu funcionamento, aplicado em casos de esforços de torque, para cargas axial e radial.
Característica principal: Rolamento de rolos com duas carreiras, com rasgo e furo para lubrificação. Podendo ser com furo paralelo ou cônico. Fabricados em diversas folgas radiais.

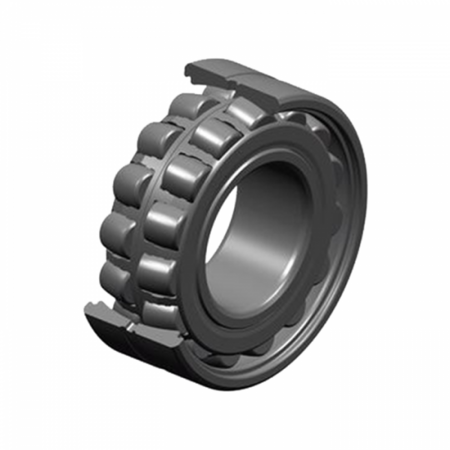

22205 EAW33 – Rolamento autocompensador de rolos cilíndricos, com gaiola em aço, rasgo e furos para lubrificação, duas carreiras de rolos.
| Característica Técnica |
|
| d | 25 mm |
| D | 52 mm |
| B | 18 mm |
| d2 | 30,5 mm |
| D1 | 45,5 mm |
| rs min | 1 mm |
| Número de furos de lubrificação | 3 |
| b | 3 mm |
| k | 1,5 mm |
| e | 0,34 |
| Y1 | 2 |
| Y2 | 2,98 |
| Y0 | 1,96 |
| Classe de afastamento radial | CN |
| Massa | 0,16 kg |
| Marca | SNR |
Desempenho |
|
| Carga dinâmica, C | 57,3 kN |
| Carga estática, C0 | 46,1 kN |
| Carga limite de fadiga, Cu | 4,7 kN |
| Nref | 13.000 rpm |
| Nlim | 17.000 rpm |
| Temperatura mínima de operação, Tmin | -40 ° C |
| Freqüência da gaiola característica, FTF | 0,4 Hz |
| Freqüência característica do elemento de rolamento, BSF | 4,85 Hz |
| Freqüência característica do anel externo, BPF0 | 5,64 Hz |
| Frequência característica do anel interno, BPFI | 8,36 Hz |
Recomendações da barreira |
|
| da min | 30,6 mm |
| Da max | 46,4 mm |
| ra max | 1 mm |
